一、概述

 LYM-0.5型电流互感器为低电压母线式互感器，适用于500伏及以下线路中作电流电能的测量及继电保护之用。例如：

电弧炉、精炼炉、铁合金炉等变压器二次短网（母线）电流的测量。产品结构合理、经久耐用、测量精确。

二、结构特点

该产品是由高导磁率的条形硅钢片叠装而成，一次线圈为母线（制造厂不供母线）二次线圈分成串联的两段排列在铁心

窗口的四周，在互感器的上方贴有产品铭牌，底座上铆有k₁、k₂字母标志牌，并配备有接线柱接线简洁方便。同时底座

上具有安装孔，以便于用户安装！

三、使用条件

1、海拔高度不超过1000米。

2、环境温度-35℃∽+40℃。

3、相对湿度<85%(在20℃时)。

4、安装场所应无严重影响电流互感器绝缘的气体、蒸汽、化学性沉积、灰尘、污垢及爆炸性和浸蚀性介质。

5、安装场所应无严重震动及颠簸。

四、 LYM-0.5型电流互感器技术参数

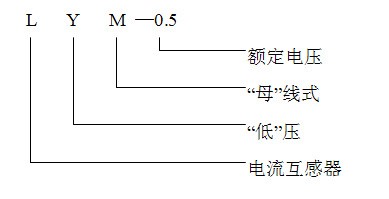

  1、 型号含义

2、主要技术数据

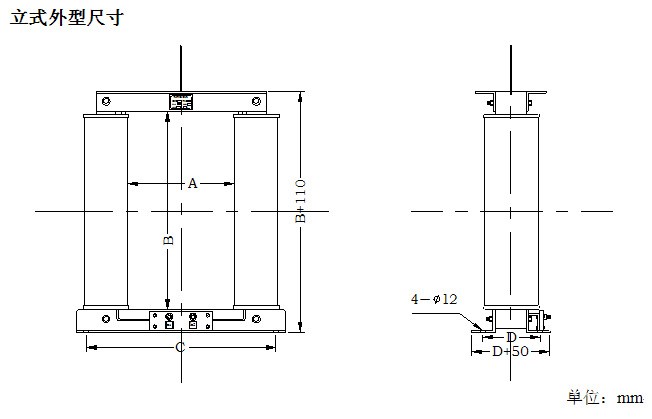

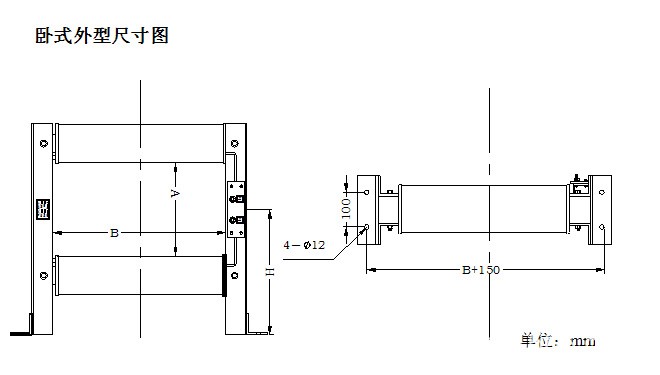

五、 LYM—0.5型型电流互感器外型尺寸图

注：由于用户现场的短网（母排）尺寸的不统一本外形尺寸仅供参考，为了测量的精确和安全建议用户根据短网（母线）

的实际尺寸定作互感器！

六、安装注意事项：
安装时先选择好互感器安装位置（远离热源），用不锈钢等非导磁材料做支架固定在墙上或焊接在短网托梁上，位置应保证

互感器安装后，短网处于互感器几何中心位置，固定互感器时不能使任何导体环绕铁心形成回路，否则将产生大电流将其烧

毁。由于互感器重量较大，安装时注意安全。不要用绳子或杠子抬互感器的线圈处，防止线圈断路或损坏。电流标记朝向

短网电流进向，装到支架上用不锈钢螺丝固定。互感器工作时K1、K2不能开路。否则次级会产生高压造成设备损坏，最好

将其接线柱两端并联一个保护电阻防止因开路烧毁设备。
